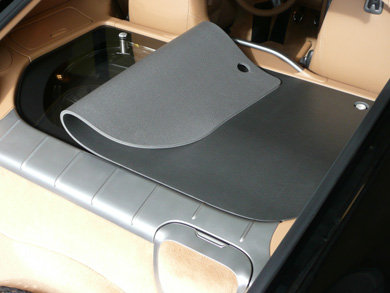

WITH THE HIP TRANSPARENT ENGINE COVER ALREADY INSTALLED, ROLL-OUT THE HIP PROTECTIVE COVER SO IT LAYS FLAT WITH THE SOFT CLOSED-CELL-FOAM (GREY SIDE) FACING DOWN AGAINST THE TRANSPARENT COVER. (BLACK VINYL FACING UP) |
|||

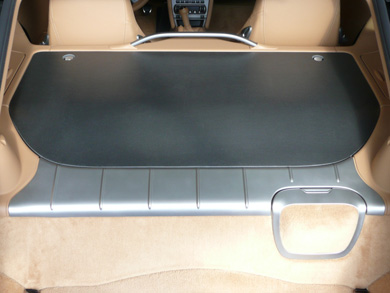

POSITION THE PROTECTIVE COVER SO THAT IT LAYS FLAT AND SMOOTH, CENTERED IN THE PLASTIC SURROUND. |
|||
THE CARGO-NET ATTACHMENT D-RING FITTINGS ARE INSTALLED BY SIMPLY PRESSING THEM ON TO THE TOPS OF THE TRANSPARENT ENGINE COVER THUMB SCREWS. |
|||

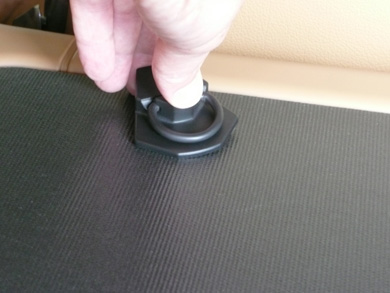

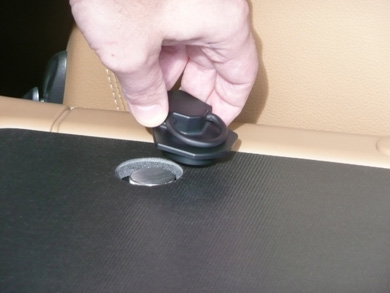

POSITION THE CARGO-NET ATTACHMENT D-RING FITTING SO THE D-RING WILL BE ALIGNED WITH THE CARGO-NET HOOK WHEN IT IS ATTACHED. PRESS THE FITTING DOWN SO THE BASE SITS FLAT ON TOP OF THE PROTECTIVE COVER. |
|||
WITH THE CARGO-NET ATTACHMENT D-RING FITTINGS INSTALLED, ATTACH THE FORWARD HOOKS OF THE CARGO-NET TO THE D-RINGS. |
|||

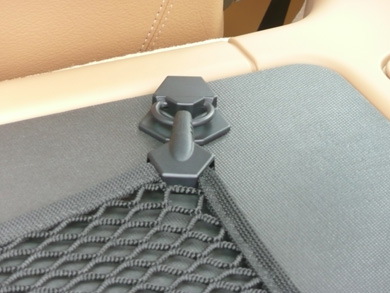

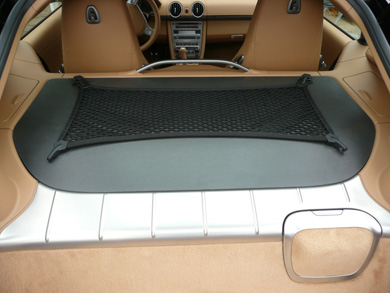

CARGO-NET SHOWN WITH THE TWO FORWARD HOOKS ATTACHED TO THE D-RING FITTINGS. |
|||

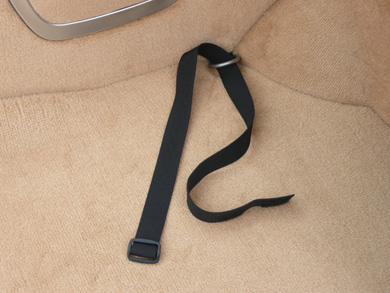

NOW BEGIN THE INSTALLATION OF THE AFT CARGO-NET ATTACHMENT-STRAPS BY INSERTING THE STRAPS THROUGH THE EXISTING D-RINGS IN THE LOWER TRUNK. |
|||

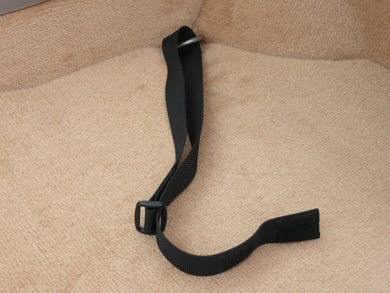

INSERT THE STRAP THROUGH THE PLASTIC SLIDE AS SHOWN. |
|||

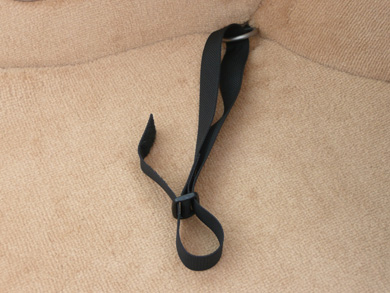

INSERT END OF STRAP BACK THROUGH THE PLASTIC SLIDE. MAKE SURE THE STRAP IS POSITIONED AS SHOWN WITH HOOK & LOOP ON THE CORRECT SIDE. |
|||

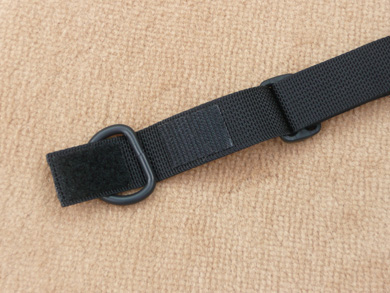

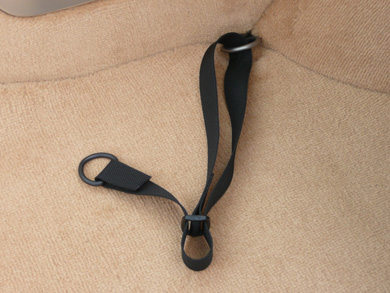

NOW INSTALL THE D-RING BY INSERTING THE STRAP THROUGH THE D-RING AND FOLDING THE STRAP BACK-OVER THE D-RING TO SECURE THE HOOK & LOOP ATTACHMENT. |
|||
INSTALL BOTH STRAPS AS SHOWN. STRAPS ARE NOW READY FOR CARG-NET ATTACHMENT. |
|||

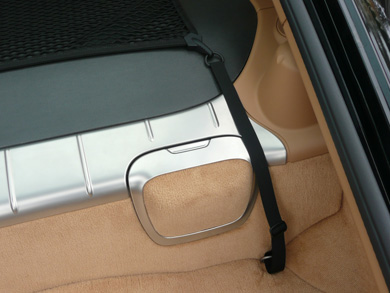

THE STRAPS ARE ADJUSTABLE. LENGTHEN THE STRAPS AND ATTACH THE CARGO-NET HOOKS TO THE STRAP D-RINGS. |
|||
WITH THE CARGO-NET ATTACHED, ADJUST THE STRAPS TO TENSION THE CARGO-NET APPROPRIATELY. |
|||

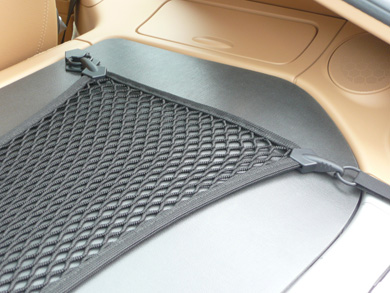

CARGO-NET INSTALLED AND PROPERLY TENSIONED. ADJUST THE STRAPS TO ACCOMMODATE
THE VARIOUS CARGO CAPACITY REQUIREMENTS. |
|||

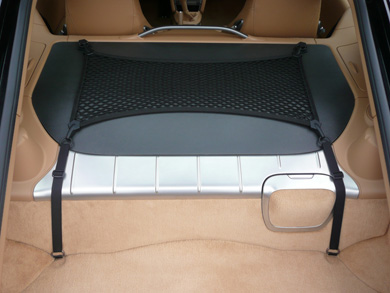

INSTALLATION COMPLETE. ENJOY! |
|||

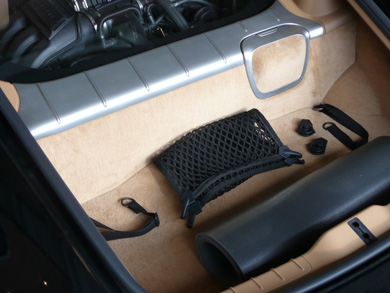

TO DISPLAY THE ENGINE, SIMPLY REMOVE THE FORWARD CARGO-NET ATTACHMENT FITTINGS BY PULLING UPWARD ON THE D-RINGS AND ROLL-UP ( DO NOT FOLD OR CREASE) THE PROTECTIVE COVER WITH THE BLACK VINYL FACING OUTWARD. THE PROTECTIVE COVER CAN BE STOWED TEMPORARILY IN THE AFT TRUNK SPACE. |
|||
