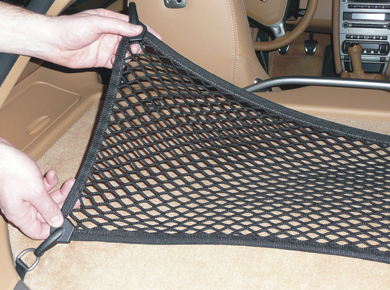

UNCLIP AND REMOVE CARGO-NETTING FROM D-RINGS. |
|||

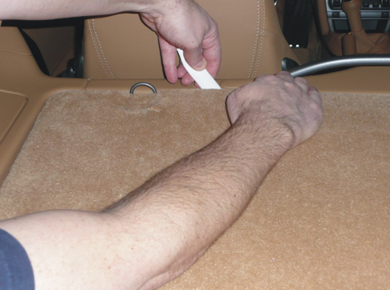

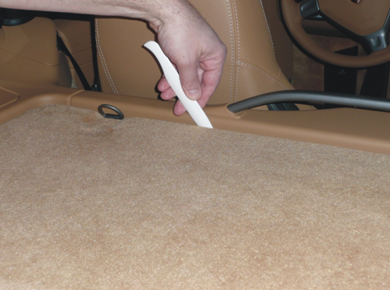

SLIDE A THIN, BLUNT TOOL BETWEEN CARPETED FOAM-RUBBER PANEL AND PLASTIC SURROUND AT FORWARD EDGE AND PRY CARPETED PANEL UPWARDS. |
|||
CARPETED FOAM-RUBBER PANEL IS EASILY FREED ONCE THE FORWARD EDGE IS LIFTED. |
|||

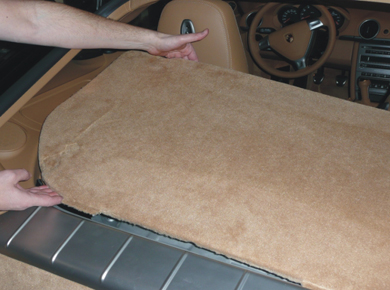

CARPETED FOAM-RUBBER PANEL BEING LIFTED OUT. FLEXIBLE RETAINING TABS ON AFT EDGE ARE SHOWN. |
|||

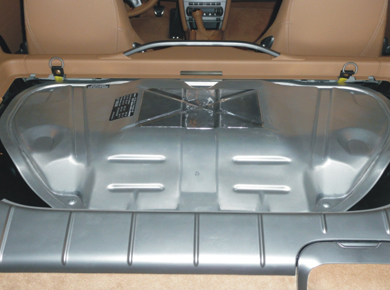

ALUMINUM ENGINE COVER, HELD IN PLACE WITH FIVE (5) TORX-HEAD MACHINE SCREWS. |
|||

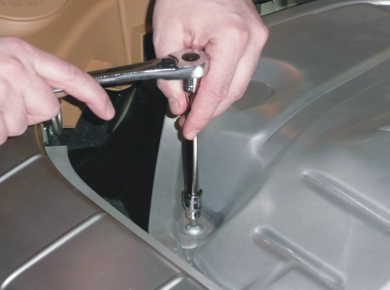

REMOVE ALL FIVE TORX-HEAD MACHINE SCREWS WITH A TORX T30 SOCKET DRIVE. |
|||

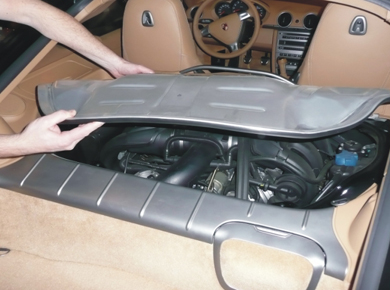

REMOVE ALUMINUM COVER. |
|||

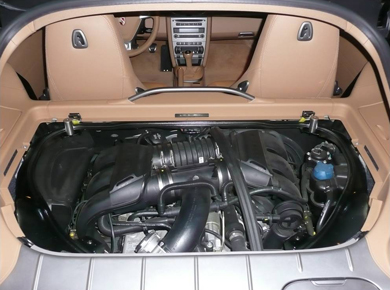

WITH EXISTING COVERS REMOVED, PUSH D-RINGS AND NYLON STRAPS DOWN. |
|||

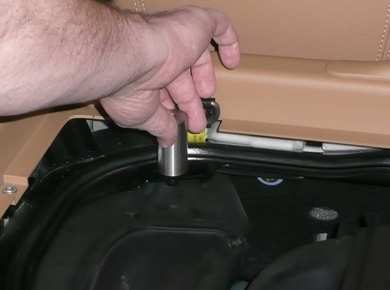

THREAD STEEL SPACERS INTO THE TWO FORWARD-OUTER METAL-COVER FASTENER LOCATIONS. |
|||
STEEL SPACERS INSTALLED. |
|||

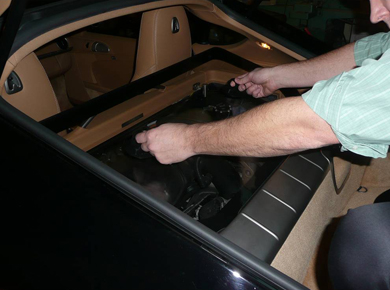

USE SUCTION CUPS TO LIFT COVER AND INSERT TABS ON AFT EDGE INTO SLOTS, KEEPING FORWARD EDGE SLIGHTLY UP. |
|||
TAB BEING INSERTED INTO SLOT. |
|||

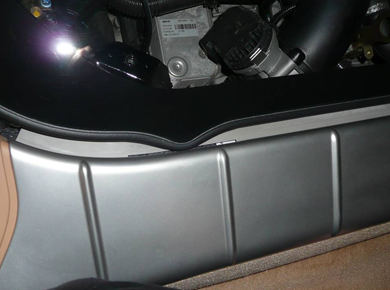

LOWER FORWARD EDGE UNTIL COVER IS RESTING UPON TOP SURFACES OF STEEL SPACERS. IF NEEDED, WIGGLE COVER WITH SUCTION-CUPS TO SEAT EDGE GASKET. |
|||
SECURE COVER BY INSERTING THUMB SCREWS THROUGH CLEARANCE HOLES IN COVER AND THREADING INTO THE TAPPED HOLES IN THE SPACERS. |
|||

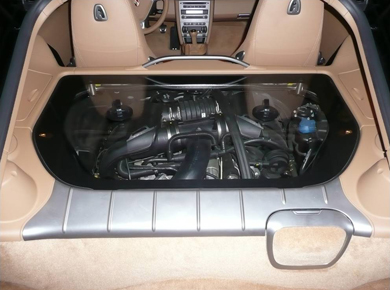

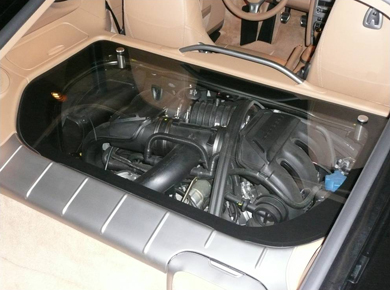

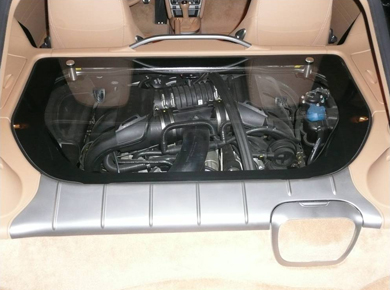

INSTALLATION COMPLETE. ENJOY! |
|||
